Fourier Analizi ve Frekans Cevabı

Final sınavlarının kalbi burasıdır. Şimdiye kadar sinyalleri zaman domeninde ($n$) inceledik. Şimdi ise frekans domenine ($\omega$) geçiyoruz. Bu analiz, sinyalin içinde hangi frekansların (bas sesler, tiz sesler) olduğunu ve sistemin bunlara nasıl tepki verdiğini görmemizi sağlar.

1. Frekans Cevabı (Frequency Response - $H(e^{j\omega})$)

Tanım: Kararlı bir LSI sisteme sinüzoidal bir giriş ($e^{j\omega n}$) uygulandığında, çıkış sinyali girişin frekansını değiştirmez, sadece genliğini ve fazını değiştirir. Sistemim bu değişim karakteristiğine Frekans Cevabı denir.

$$H(e^{j\omega}) = \text{Sistemin Frekans Karakteristiği}$$

A. Hesaplama Yöntemleri

Sınavda size sistem iki şekilde verilebilir, ikisinden de $H(e^{j\omega})$'yı bulabilmelisiniz:

1. Dürtü Cevabından ($h[n]$) Geçiş: Eğer $h[n]$ verildiyse, DTFT (Ayrık Zamanlı Fourier Dönüşümü) formülü kullanılır: $$H(e^{j\omega}) = \sum_{n=-\infty}^{\infty} h[n] e^{-j\omega n}$$

2. Fark Denklemminden (LCCDE) Doğrudan Yazma (Pratik Yol): Verilen fark denkleminde $y[n-k]$ yerine $e^{-j\omega k}$ koyarak hızlıca yazabilirsiniz. Denklem: $\sum a_k y[n-k] = \sum b_k x[n-k]$ ise;

$$H(e^{j\omega}) = \frac{Y(e^{j\omega})}{X(e^{j\omega})} = \frac{\sum b_k e^{-j\omega k}}{\sum a_k e^{-j\omega k}}$$

Örnek: $y[n] - 0.5y[n-1] = x[n] + 2x[n-1]$ $$H(e^{j\omega}) = \frac{1 + 2e^{-j\omega}}{1 - 0.5e^{-j\omega}}$$

B. Genlik ve Faz Tepkisi

Frekans cevabı karmaşık (complex) bir sayıdır. Bunu analiz etmek için iki parçaya ayırırız:

Genlik Cevabı ($|H(e^{j\omega})|$): Sistemin hangi frekansları kuvvetlendirip (kazanç), hangilerini zayıflattığını gösterir.
Faz Cevabı ($\angle H(e^{j\omega})$): Sistemin sinyali ne kadar geciktirdiğini gösterir.

$$H(e^{j\omega}) = |H(e^{j\omega})| \cdot e^{j\angle H(e^{j\omega})}$$

2. Ayrık Zamanlı Fourier Dönüşümü (DTFT)

Herhangi bir $x[n]$ sinyalini frekans domenine taşımak için kullanılır.

Analiz ve Sentez Denklemleri

İşlem	Formül	Açıklama
Analiz (DTFT)	$X(e^{j\omega}) = \sum_{n=-\infty}^{\infty} x[n]e^{-j\omega n}$	Zaman $\to$ Frekans
Sentez (Ters DTFT)	$x[n] = \frac{1}{2\pi} \int_{-\pi}^{\pi} X(e^{j\omega})e^{j\omega n} d\omega$	Frekans $\to$ Zaman

Kritik Sınav Bilgisi

Ayrık zamanlı sinyallerin spektrumu (DTFT sonucu), $2\pi$ periyotla tekrarlanır. Yani $X(e^{j\omega})$ fonksiyonu periyodiktir. Genellikle sadece $-\pi$ ile $\pi$ arasına (Temel Aralık) bakmak yeterlidir.

Temel Özellikler

Sınav sorularını çözerken uzun uzun integral almak yerine bu özellikleri kullanın:

Doğrusallık: $a x_1[n] + b x_2[n] \longleftrightarrow a X_1(e^{j\omega}) + b X_2(e^{j\omega})$
Zaman Kaydırma (Time Shifting): Sinyali zamanda kaydırmak, frekans spektrumunun genliğini değiştirmez, sadece fazını değiştirir. $$x[n-n_0] \longleftrightarrow e^{-j\omega n_0} X(e^{j\omega})$$
Konvolüsyon Teoremi (EN ÖNEMLİSİ): Zaman domenindeki o zorlu konvolüsyon işlemi, frekans domeninde basit bir çarpma işlemine dönüşür. $$y[n] = x[n] * h[n] \longleftrightarrow Y(e^{j\omega}) = X(e^{j\omega}) \cdot H(e^{j\omega})$$

3. İdeal Filtreler ve Pratik Analiz

Filtreler, frekans cevabının şekline göre isimlendirilir.

İdeal Alçak Geçiren Filtre (Low-Pass Filter - LPF)

Frekans Domeni: Belirli bir kesim frekansına ($\omega_c$) kadar genlik 1, sonrasında 0'dır (Dikdörtgen şekli).

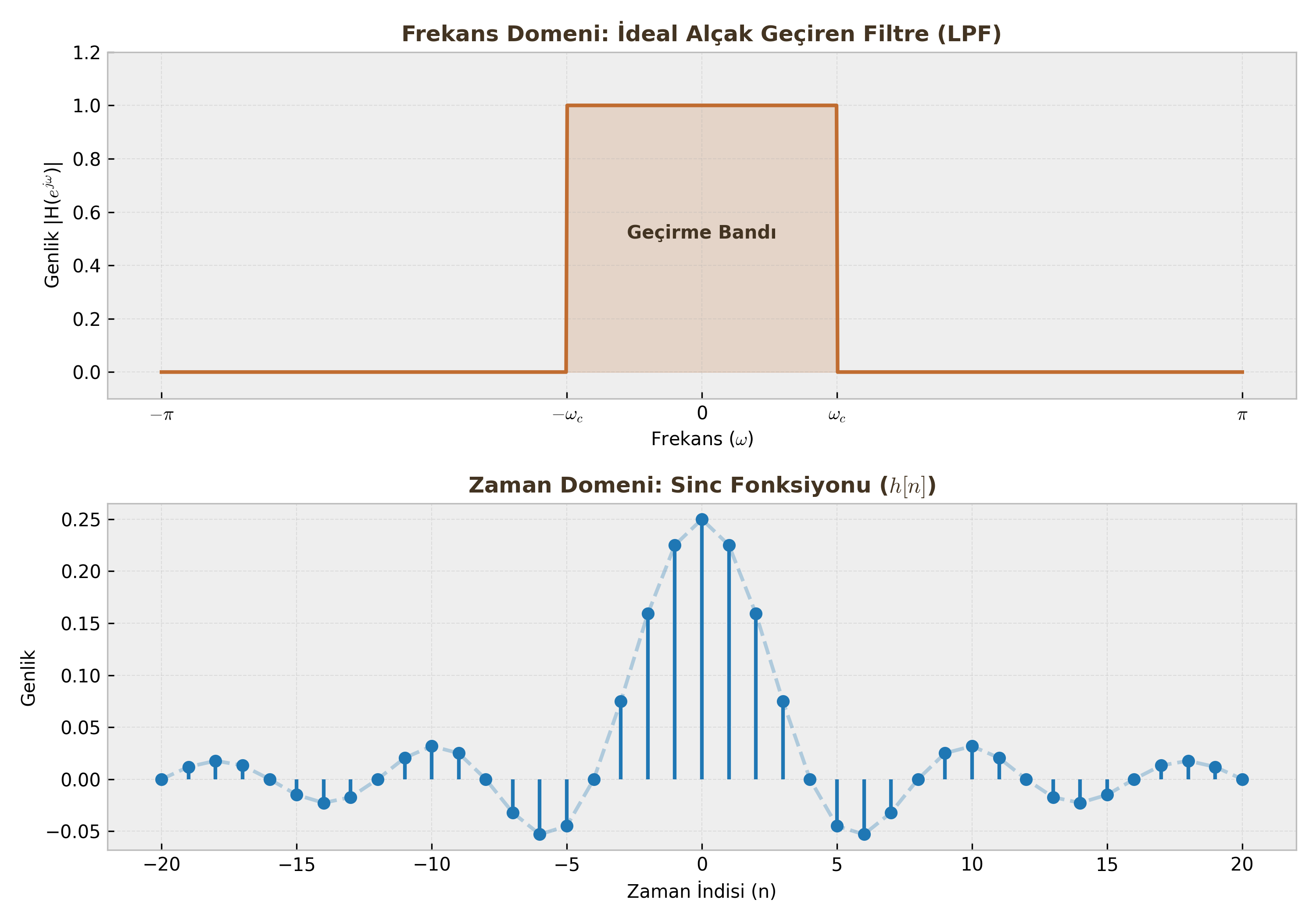

Zaman Domeni: Frekanstaki dikdörtgenin ters dönüşümü Sinc fonksiyonudur. $$h_{LP}[n] = \frac{\sin(\omega_c n)}{\pi n}$$

Öğrenci Notu

İdeal filtreler nedensel değildir (sonsuz uzunluktadır ve geleceğe uzanır), bu yüzden fiziksel olarak gerçekleştirilemezler. Pratikte bunlara yaklaşan (IIR/FIR) filtreler tasarlarız.

Pratik Analiz: "Bu Sistem Hangi Filtredir?"

Sınavda size bir $H(e^{j\omega})$ denklemi verilip "Bu ne tür bir filtredir?" diye sorulursa şu testi uygulayın:

$\omega = 0$ (DC Bileşen) koy: Sonuç büyükse (örn: 1), alçak frekansları geçiriyordur.
$\omega = \pi$ (En Yüksek Frekans) koy: Sonuç küçükse (örn: 0), yüksek frekansları öldürüyordur.

Örnek: $y[n] = \frac{x[n] + x[n-1]}{2}$ (Hareketli Ortalamalar) * Frekans cevabı: $H(e^{j\omega}) = \frac{1 + e^{-j\omega}}{2}$ * $\omega = 0$ için: $H(e^{j0}) = \frac{1+1}{2} = 1$ (Geçiriyor) * $\omega = \pi$ için: $H(e^{j\pi}) = \frac{1-1}{2} = 0$ (Yok ediyor) * Sonuç: Alçak Geçiren Filtre (Low-Pass).

4. Sistem Bağlantıları ve Blok Diyagram Okuma

Karmaşık sistemler genellikle alt sistemlerin birleşimidir. Fourier domeninde analiz yapmak çok kolaydır.

1. Seri Bağlantı (Cascade): İki sistem peş peşe bağlanmıştır. $$H_{toplam}(e^{j\omega}) = H_1(e^{j\omega}) \cdot H_2(e^{j\omega})$$

2. Paralel Bağlantı: Giriş aynı anda iki sisteme gider, çıkışlar toplanır. $$H_{toplam}(e^{j\omega}) = H_1(e^{j\omega}) + H_2(e^{j\omega})$$

3. Geri Beslemeli (Feedback) Bağlantı: Sistemin çıkışı bir katsayıyla çarpılıp girişe geri döner. $$H_{toplam}(e^{j\omega}) = \frac{H_1(e^{j\omega})}{1 \mp H_1(e^{j\omega})H_2(e^{j\omega})}$$ (Paydadaki işaret: Negatif geri besleme ise $+$, Pozitif ise $-$ olur).
